電磁流量計的4-20mA輸出接線需要嚴格遵循信號傳輸規范，確?？垢蓴_和測量精度。以下是詳細的接線指南，涵蓋不同場景和注意事項：

一、接線前的準備工作

1.確認儀表端子標識

常見端子標記（不同品*可能略有差異）：

+V / Power+：電源正極（通常24VDC）

-V / Power-：電源負極

IO+ / Out+：4-20mA輸出正極

IO- / Out-：4-20mA輸出負極

SHIELD：屏蔽線接地端

2.工具與材料

萬用表、剝線鉗、螺絲刀

雙絞屏蔽電纜（推薦AWG18-22，屏蔽層覆蓋率≥85%）

防水接線盒（戶外安裝時必備）

二、標準接線步驟（兩線制/四線制）

1. 兩線制接線（*常見）

特點：電源與信號共用回路，接線簡單，但負載阻抗有限。

接線圖：

24VDC電源+→流量計+V→流量計IO+→PLC/接收設備+→250Ω電阻→PLC/接收設備-→流量計IO-→流量計-V→24VDC電源-

操作步驟：

1.將24VDC電源正極接至流量計+V端子。

2.流量計IO+端子接至接收設備（如PLC）的模擬輸入+。

3.接收設備模擬輸入-接至流量計IO-端子。

4.流量計-V端子返回電源負極。

5.屏蔽層單端接地（通常在控制柜側）。

關鍵參數：

負載電阻：總阻抗（含導線）需≤500Ω（例：250Ω電阻+導線電阻100Ω+PLC輸入阻抗150Ω）。

電源電壓：24VDC需滿足：

V電源≥(0.02A×R負載)+12V(余量)

2. 四線制接線（分離供電與信號）

特點：電源與信號獨立，抗干擾更強，適合長距離傳輸。

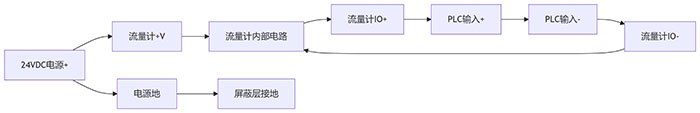

接線圖：

應用場景：

傳輸距離＞50米

高電磁干擾環境（如變頻器附近）

三、不同接收設備的接線示例

1. 接入PLC

PLC端子：SM1231 AI+

電纜顏色：紅

連接流量計端子：IO+

PLC端子：SM1231 AI-

電纜顏色：藍

連接流量計端子：IO-

PLC端子：M

電纜顏色：黃綠

連接流量計端子：屏蔽層

注意事項：

若PLC輸入模塊無內置250Ω電阻，需外接。

組態PLC時選擇電流輸入（0-20mA），并禁用斷線檢測。

2. 接入記錄儀

使用電流輸入通道，跳線設置為EXT POWER（外部供電模式）。

屏蔽層接至記錄儀的GND端子。

3. 接入DCS系統

通常通過安全柵（如MTL5041）隔離后接入，接線順序：

流量計 → 安全柵 → DCS AI卡件

安全柵需設置為4-20mA輸入/輸出模式。

四、常見錯誤及糾正

錯誤現象：信號始終為4mA

可能原因：電源極性接反

糾正方法：調換+V/-V接線

錯誤現象：輸出超20mA

可能原因：負載電阻過小

糾正方法：增加電阻（總阻抗≥250Ω）

錯誤現象：信號波動大

可能原因：屏蔽層未接地

糾正方法：單端接地（控制柜側）

錯誤現象：零點漂移

可能原因：共模電壓＞1V

糾正方法：加裝信號隔離器

五、抗干擾設計要點

1.電纜選型

優先選用雙絞屏蔽電纜。

避免與動力線平行敷設（*小間距30cm，交叉時垂直通過）。

2.接地規范

單點接地：屏蔽層僅在控制柜側接地，避免地環路。

接地電阻＜4Ω（使用銅質接地棒）。

3.防護措施

戶外電纜穿金屬管并兩端接地，防雷擊。

在變頻器附近加裝磁環濾波器。

六、接線后的驗證

1.基本測試

斷電測量回路電阻：應為負載電阻值（如250Ω）。

上電后空管狀態下，電流應為4mA±0.1mA。

2.滿量程測試

通入滿量程流量，用萬用表測量電流應為20mA±0.2mA。

若偏差＞1%，需校準流量計輸出（參考說明書調整零點/滿度）。

3.干擾測試

啟停周邊電機，觀察信號波動應＜±0.1mA。

總結

正確接線是電磁流量計穩定運行的基礎，關鍵遵循：

1.電源極性正確（反接可能燒毀電路）。

2.負載阻抗匹配（避免過載或信號截止）。

3.嚴格抗干擾措施（屏蔽+接地）。

4.接線后驗證（空管4mA、滿量程20mA）。

若仍存在問題，建議使用信號發生器模擬4-20mA輸入接收設備，隔離故障點（儀表or接線or接收端）。
